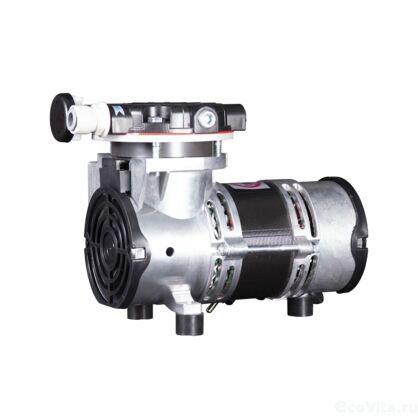

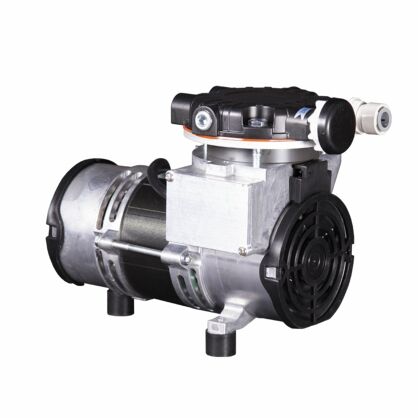

Воздушный компрессор Waterstry WS/AP-2

Данный воздушный компрессор используется для нагнетания воздуха, а также определенных газов в водные магистрали или емкости с давлением 0,6 МПа (6 атм).

Электродвигатель помещается в корпусе и питается от сети переменного тока с напряжением 220В. Для его охлаждения используется 2 вентилятора, которые крепятся на валу обоих торцов. Сбоку в корпус установлен конденсатор, который нужен для запуска электродвигателя.

Вращательное движение вала мотора передается поршню при помощи эксцентрикового механизма. Во время опускания поршня создается разряжение, благодаря которому закрывается клапан камеры нагнетания и открывается клапан камеры всасывания. Воздух из атмосферы засасывается в цилиндрическую полость над поршнем. Когда поршень начинает подниматься, давление в полости повышается и клапан камеры всасывания закрывается, открывается клапан камеры нагнетания. Сжатый воздух сначала поступает в нее, а потом в линию нагретания.

Камеры нагнетания и всасывания созданы благодаря особой конструкции крышки, стальной перегородки с пружинными пластинами-клапанами и фигурной резиновой прокладке, которая герметизирует и разделяет камеры.

Во всасывающие отверстия с резьбой 1/4″ вкручены фильтры в войлочными кольцами, которые задерживают пыль, а также различные загрязнения воздуха.
